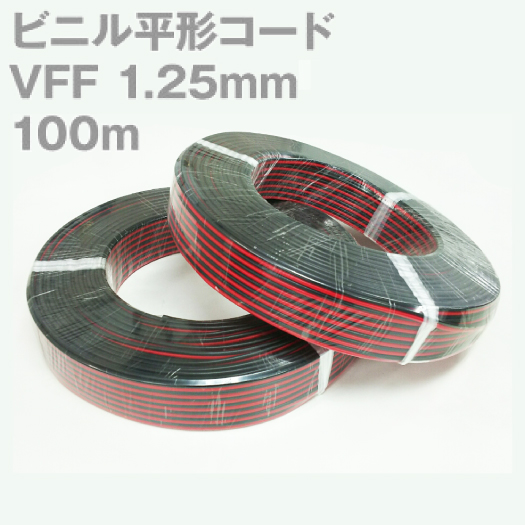

電線 耐熱ビニル平形コード
品名 : VFF 1.25mm2
カラー : 赤黒
梱包 : 1巻/100m
優れた耐熱特性をもつ塩化ビニルの絶縁材料を使用しています
電気器具の内部配線の温度が上昇し、耐熱特性を要求される箇所に威力を発揮します。
■特性
導 体 抵 抗:構造表の値以下
耐電圧 水中:1000Vに1分間耐えること
空中:2000Vに1分間耐えること
スパーク:5000Vに0.15秒以上耐えること
絶縁抵抗 常温:5MΩ・km以上(20℃)
高温:0.01MΩ・km以上(60℃)
引張強さ及び伸び
絶縁体 引張強さ:10MPa以上
伸び:100%以上 120%以上
耐加熱性
絶縁体 引張強さ:※1 加熱前の値の85%以上
伸び:※1加熱前の値の80%以上
耐巻付加熱性:表面にひび、割れを生じないこと
耐低温巻付性:表面にひび、割れを生じないこと
耐加熱変形性 絶縁体:厚さの減少率50%以下
難燃性:60秒以内に自然に消えること
耐曲げ性:素線の断線率が50%以下
線間短絡を生ぜずかつ絶縁体にひび、割れその他の異状が生じないこと。
※1は、100℃ 48時間加熱。
<PS>E JET承認範囲: 0.5㎟2~5.5㎟2
旧型式認可番号: 0.5㎟2~5.5㎟2 12-830
定格:連続使用温度最高60℃、電圧300V
■導体
公称断面積㎟:2 1.25
構成線数/線径mm: 50/0.18
外径mm: 1.5
計算断面積㎟:2 1.272
ビニル厚mm: 0.8
仕上外径約mm: 3.1×6.2
導体抵抗20℃Ω/km以下: 14.7
許容電流(周囲温度30℃以下): 12
概算重量kg/m :0.04
※こちらの商品はご注文金額にかかわらず、1回のご注文につき送料1500円かかります。
